Vysoce pevná fólie z nerezové oceli

Vysoce pevná fólie z nerezové oceli od společnosti Qihong pokrývá 301, 304 a 316L v tloušťce 0,01-0,30 mm a šířce štěrbiny 1,5-600 mm, v tvrdosti 1/2H až H pro pružiny a stínění. Výrobce Ningbo válcuje a řeže sám, s testovacím certifikátem na každé šarži.

Odeslat dotaz

Popis výrobku

Většina pružinových, kontaktních a membránových částí selhává z důvodu, který nemá nic společného se slitinou: pásek přišel měkký, když kresba vyžadovala tvrdost.Vysoce pevná fólie z nerezové oceliz Qihong je válcován za studena a válcován v Ningbo v Číně, poté je dodáván v 301, 304 a 316L o tloušťce 0,01 mm až 0,30 mm a šířce 1,5 mm až 600 mm na hraně štěrbiny, takže razník získá stejnou elastickou obnovu na první cívce a dvoustovce.

Třída 301 / 304 / 316L / 631
Tloušťka 0,01 – 0,30 mm
Temperace 1/2H – H
Šířka 1,5 – 600 mm
Tolerance ±0,0005 mm
Zkušební cívka 5 – 20 kg

Síla podle návrhu

V tenkém rozchodu je pevnost spíše valivým rozhodnutím než rozhodnutím taveniny. Pás 301 o tloušťce 0,05 mm může opustit mlýn žíhaný a snadno tvarovatelný, nebo může být válcován dolů přes 1/2H, 3/4H a H a dodáván již schopný držet tvar. Druhá možnost je to, co většina výrobců pružin a kontaktů skutečně potřebuje, a proto je tato řada uváděna jako první a druhý stupeň.

Mez kluzu výrazně převyšuje žíhaný stav, takže tenčí sekce nese stejné zatížení a hotová součást váží méně.
Elastické zotavení se stává opakovatelné, takže pás po každém lisovacím zdvihu pruží zpět do stejného tvaru, místo aby se plazil po výrobní sérii.
Únavová životnost se zlepšuje při opakovaném ohýbání, což je povinnost koupit kontaktní pružinu nebo rákosový pás, aby přežily.
Plochost drží pod napětím, takže úzké štěrbinové cívky procházejí vysokorychlostními lisy bez ohybu hrany nebo odklonu.

Harmonogram průchodu, směr válcování a teplota žíhání jsou pevně stanoveny na objednávku, nikoli vybrány ze skladového seznamu, takže mechanické vlastnosti kvalifikované na vzorku jsou vlastnosti, které získáte ve výrobě. To je celý smysl objednávkyVysoce pevná fólie z nerezové ocelimísto obecné měkké cívky.

Stupeň a Povaha

Stupeň nastavuje odolnost proti korozi a magnetické chování; temperament nastavuje sílu. Obojí musí být napsáno na objednávce a jedno nenahrazuje druhé.

301— tahoun pro pružinové a kontaktní díly. Největší sílu získává z redukce za studena, běží od 1/2H do H a běžně se používá pro spony, pružiny, svorky a jazýčky baterie.
304— austenitická třída pro všeobecné použití, dodávaná žíhaná na 1/2H pro podložky, těsnění, síta a stínění, kde na odolnosti proti korozi a nemagnetickému chování záleží více než na maximální pevnosti.
316L— molybdenové ložisko a nízkouhlíkové. Vybírá se pro chloridový, chemický a lékařský kontakt a pro svařované sestavy, kde je riziko mezikrystalové koroze. Pevnost v tahu po žíhání je specifikována na ≥520 MPa s prodloužením ≥40 %.
631 (17-7PH)— precipitační kalení. Pro díly, které musí být tvarovány v měkkém stavu a poté stárnuty do vysoké pevnosti bez zbytkového pnutí při silném chladnutí.
201, 430 a 904L— také válcované na stejných tratích pro nákladově řízené, mírně korozivní a vysoce agresivní úkoly.

Dostupnost teploty se zužuje, když se měřidlo ztenčuje. Pod zhruba 0,03 mm se nejtvrdší podmínky stávají nepraktickými pro válcování a tvarování, takže tyto dotazy jsou uváděny případ od případu spíše než z tabulky.

Vzhledem k tomu, že třída a tvrdost jsou uváděny společně, užitečným vstupem je požadavek na pevnost vašeho výkresu a cesta tvarování – nikoli název třídy sám o sobě. Tak to jeVysoce pevná fólie z nerezové ocelimísto idealizovaného datového listu se přizpůsobí skutečnému tisku.

Specifikace

Níže uvedené rozsahy představují normální výrobní okno závodu. Pokud váš díl leží mimo ně, zeptejte se, než navrhnete toleranci, kterou nelze dodržet.

Položka	Specifikace
Materiálové třídy	201, 301, 304, 316L, 430, 631, 904L
Tloušťka	0,01 – 0,30 mm (0,008 mm ve vybraných jakostech a měkkých povahách)
Šířka	1,5 – 600 mm, štěrbina na zakázku; svitek plné šířky a list nařezaný na délku
Temperace / tvrdost	ANN, 1/4H, 1/2H, H (3/4H na vyžádání)
Tolerance tloušťky	±0,0005 mm na tenké měřidlo, monitorováno in-line mikrometrem
Tolerance šířky	±0,1 mm na hranách zářezů
Povrchová úprava	BA světlý, 2B, 8K zrcadlový, kartáčovaný, matný
Dodací formulář	Cívka, úzký štěrbinový pás, oscilačně vinutá cívka, řezaný plech
Normy	ASTM, AISI, GB, JIS, DIN, BS, EN
Osvědčení	systém jakosti ISO 9001, SGS; RoHS dokumentace na vyžádání
Minimální objednávka	100 kg pro standardní 304 a 430; Zkušební cívka 5 – 20 kg
Obal	Papír odolný proti vlhkosti, fólie proti poškrábání, ocelová páska, fumigovaná dřevěná paleta; vakuové balení volitelné

Jak třída, tak temperování posouvají okno dosažitelné tloušťky, takže tabulku výše považujte za výchozí bod. Před objednáním potvrďte konečnou specifikaci podle výkresu, cílového poloměru ohybu a posuvu lisu. Šířky pod 10 mm a tvrdost pod 0,03 mm jsou uváděny individuálně.

Každá cívka opouští mlýn se záznamem o tloušťce a rovinnosti připojeným k dávce, takžeVysoce pevná fólie z nerezové ocelije seřazeno podle měřitelných čísel spíše než podle vizuálního dojmu z povrchu.

Podpora zpracování

Materiál, který dorazí v nesprávné šířce nebo ve špatném stavu hran, stojí více ve šrotu, než ušetří na ceně, takže řezání a práce na hranách se provádějí ve vlastní režii, než aby se předávaly třetí straně.

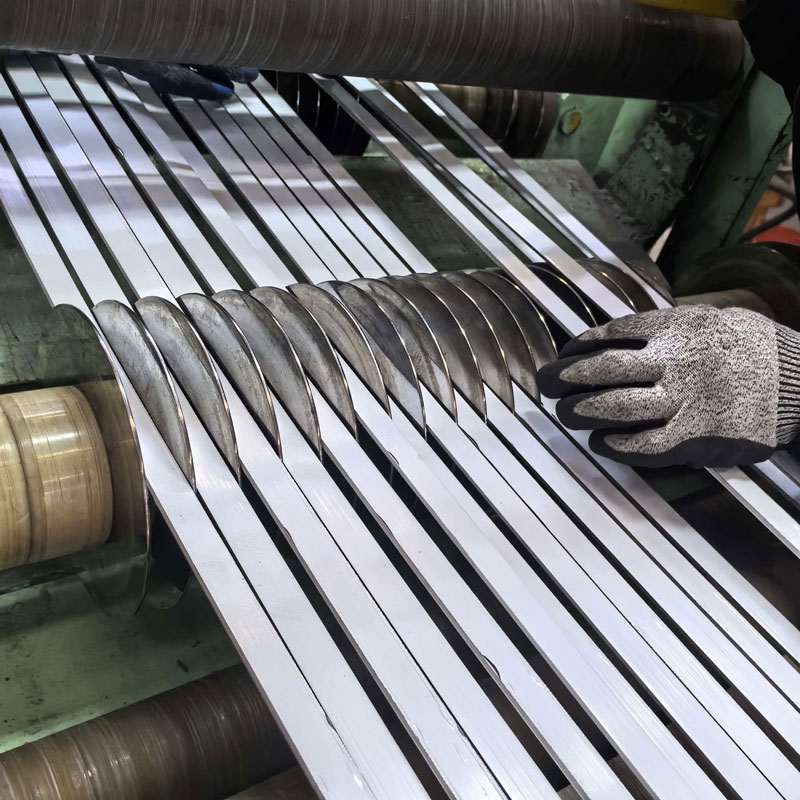

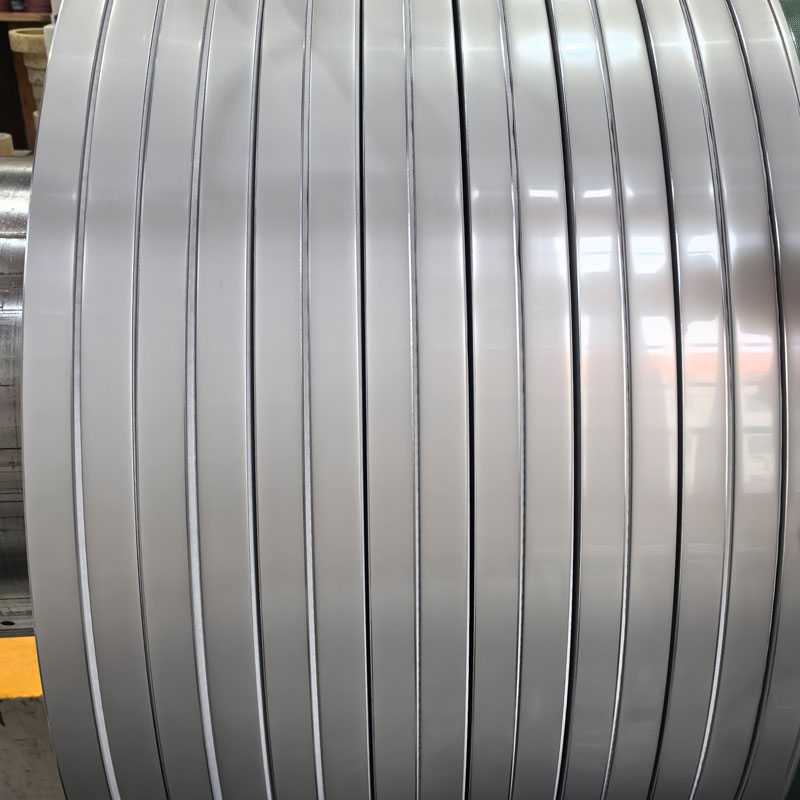

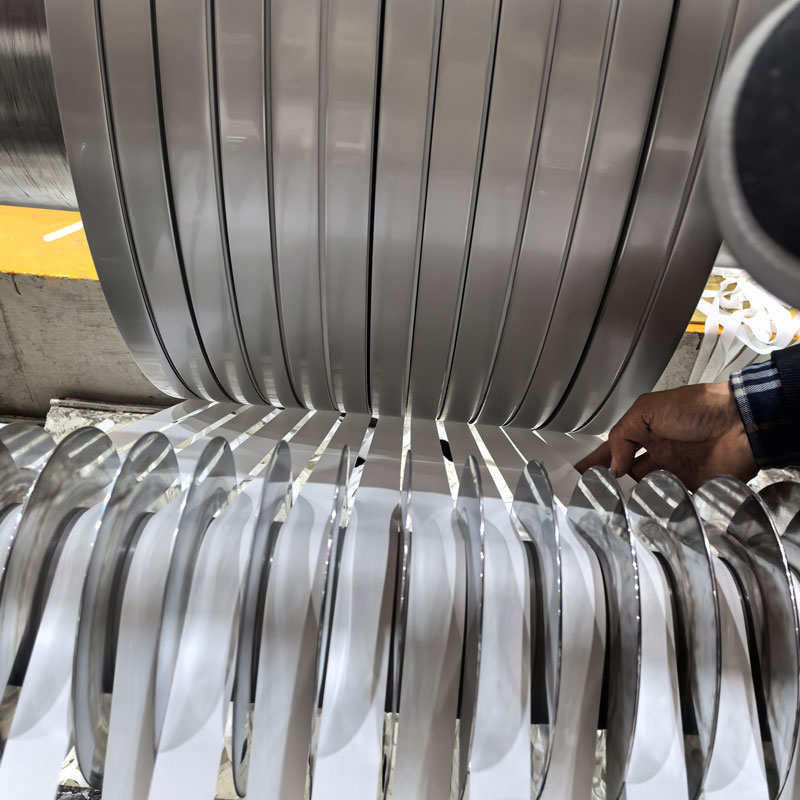

Přesné řezání až do 1,5 mm s hranami bez otřepů, šířkou a prohnutím kontrolovaným na lince.
Střih a nařezaný plech pro raziče, kteří neprovozují vlastní odvíječ.
Oscilační vinutí pro dlouhé souvislé délky dodávané na cívce.
Úprava hran – štěrbinová, odjehlovaná nebo zaoblená – zvolená tak, aby vyhovovala podávacímu systému, spíše než nabízená jako pevná výchozí hodnota.
Povrchová úprava a temperování nastaveno na zakázku, nevybíráno ze skladového seznamu.
Zkušební svitky 5 – 20 kg, takže zkušební lis může být dokončen před jakýmkoli hromadným závazkem, běží podle stejného plánu jako výrobní zakázka.

Válcování, žíhání, řezání a testování probíhají ve stejném závodě v Ningbo High-Tech Zone, což je důvod, proč šířka, tvrdost a povrchová úpravaVysoce pevná fólie z nerezové oceliobdržíte shodu s potvrzením objednávky – změna je místo tichého nahrazení znovu uvedena.

Kam se hodí

Tenký rozměr, kontrolovaná teplota a konzistentní rovinnost vyhovují součástem, kde by se měkký pásek deformoval a silnější plech by se fyzicky nevešel.

Kontaktní pružiny, spony, jazýčkové pásky a konektorové svorky.
Membrány, podložky, těsnění a těsnicí kotouče.
Baterie, sběrače proudu a hardware článků v nových energetických sestavách.
Vrstvy stínění EMI a světlo blokující vrstvy v přesné elektronice.
Lékařské mikrosoučástky, obložení senzorů a části chirurgických nástrojů.
Tepelné stínění a lehké konstrukční obaly v letectví a přístrojovém vybavení.

Dva případy jsou záměrně vyloučeny. Hluboce tažené trojrozměrné díly, které se musí při tváření silně natahovat, patří do žíhaného temperování – tvrdé temperování místo úspory hmotnosti praská. A provoz v podmínkách silné kyseliny nebo chloridů by se měl posunout z 304 na 316 l nebo 904 l, než se o pevnosti vůbec bude diskutovat.

Odolnost proti korozi na prvním místě, temperování na druhém místě, měřidlo nakonec: toto pořadí rozhodnutí je to, co naši inženýři dodržují, kdykoli zákazník pošle výkres, nikoli specifikaci proVysoce pevná fólie z nerezové oceli.

Dokumentovaná kvalita

Datový list je nárok; důkazem je záznam o zkoušce. Kupující, kteří provádějí audit nového zdroje materiálu, obvykle chtějí ten druhý, a proto je zde kontrola zapsána do procesu a nikoli přidána při expedici.

Třídění vstupní bramy na prvky nečistot před uvolněním materiálu do mlýna.
In-line mikrometrické skenování tloušťky přes celou délku cívky, nikoli namátková kontrola na obou koncích.
Kontrola povrchových vad na škrábance, stopy po válcování a oxid.
Dávkové vzorkování tloušťky, rovinnosti, odolnosti proti solné mlze a únavového chování před odesláním.
certifikát o zkoušce materiálu vystavený s každou výrobní šarží; Tovární kontrola třetí stranou na požádání.
Exportní balení určené pro dlouhou námořní přepravu, s vakuovým balením, kde je riziko při přepravě vlhkostí.

Sledovatelnost šarží je to, co děláVysoce pevná fólie z nerezové oceliauditovatelné po dodání, takže spornou šarži lze vysledovat zpět k jejímu průběžnému průchodu, jejímu cyklu žíhání a jejímu záznamu o kontrole, než aby byla vyřešena argumentem.

FAQ

QJakou teplotu mám zvolit pro kontaktní pružinu?

AZačněte od zatížení, které musí pružina nést, a od poloměru ohybu nakresleného na součásti. Pokud pásek musí držet tvar pouze po tvarování, 1/2H nebo 3/4H normálně poskytuje dostatečnou elastickou obnovu; pokud musí odolávat opakovanému vychýlení, posuňte se nahoru na H a přijměte užší minimální poloměr ohybu. Zašlete výkres s požadovaným poloměrem ohybu a společně potvrdíme temperaci a měrku, protože temperaci nelze vybrat nezávisle na tloušťce.

QDokážete dodržet toleranci tloušťky ±0,0005 mm při tvrdém temperování?

ANa tenkém měřidlu s in-line mikrometrickým skenováním ano – to je tolerance, kterou zveřejňujeme a podle které kontrolujeme. Než je napíšete na objednávku, stojí za to znát dva limity: dosažitelné pásmo se rozšiřuje na nejtvrdších stupních a na těžších měřidlech a tolerance se vztahuje spíše na dodanou cívku než na každý čtvereční milimetr poté, co váš vlastní lis opracoval materiál. Pokud je rozměr kritický, aby se vešel, sdělte nám, jakou metodu kontroly používáte, aby bylo možné tyto dva zarovnat před výrobou.

QJak úzké můžete řezat a jaký stav hran je k dispozici?

AŠířka štěrbiny se běžně pohybuje od 1,5 mm do 600 mm, užší šířky jsou uváděny individuálně. Hrany jsou standardně prořezány bez otřepů nebo odjehlovány a zaobleny u podávacích systémů, které jsou citlivé na stav hran. Výška převýšení a otřepu se kontroluje na dělicí lince a vzorek hotové hrany může být zaslán ke schválení před spuštěním celého množství.

QDodáváte malá zkušební množství před hromadnou objednávkou?

AAno. Zkušební svitky o hmotnosti zhruba 5 až 20 kg jsou normální pro lisovací zkoušky a kvalifikaci materiálu, oproti standardnímu minimu asi 100 kg pro 304 a 430. Zkušební provoz probíhá podle stejného plánu válcování jako následná výrobní zakázka, což je jediný způsob, jak lisovací zkouška skutečně předpovídá hromadné chování.

QJaké dokumenty přicházejí s každou zásilkou?

AKe každé výrobní šarži je vydán certifikát o zkoušce materiálu zahrnující jakost, tvrdost, tloušťku a mechanické vlastnosti spolu s balicím listem a záznamem o kontrole pro danou šarži. Pokud to vlastní systém kvality kupujícího vyžaduje, lze zajistit tovární kontrolu třetí strany před odesláním a dokumentace RoHS je k dispozici na vyžádání.

QJak by měl být materiál po příjezdu skladován?

ASvitky skladujte v suchém skladu s konstantní teplotou a nikdy je neskládejte přímo na vlhkou podlahu. Tato tenká fólie vykazuje povrchovou vlhkost a poškození hranového kontaktu dlouho předtím, než se objeví jakákoliv koroze, proto ponechejte fólii proti poškrábání na místě, dokud se cívka nedostane na stroj, a manipulujte s ní pomocí nástrojů s měkkým povrchem, nikoli holými háčky. Pokud zásoby zůstanou nevyužity déle než několik měsíců, požádejte o možnost vakuového balení ve fázi objednávky.

QKteré aplikace nejsou vhodné?

AHluboce tažené trojrozměrné díly, které se musí při tváření silně natahovat, se lépe dodávají žíhané – zadáním tvrdého temperování tam dochází spíše k praskání než k úspoře hmotnosti. Provoz agresivních chemikálií nebo chloridů by měl být upgradován z 304 na 316L nebo 904L bez ohledu na požadavek na pevnost. A velmi tvrdé teploty pod zhruba 0,03 mm nejsou praktické, takže tyto dotazy jsou posuzovány jednotlivě namísto citování z tabulky.
